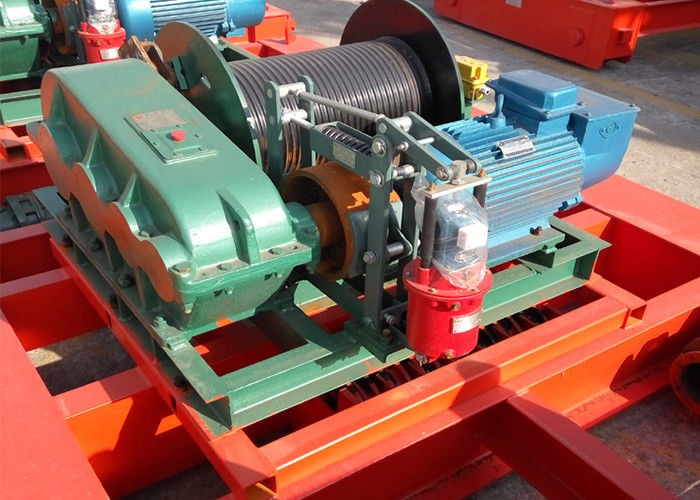

รอกกว้านไฟฟ้าขนาด 20 ตันสำหรับเครนเหนือศีรษะ

รอกสลิงไฟฟ้าขนาด 20 ตันสำหรับเครนสะพาน

กลไกการยก

ใช้แบบฟอร์มการติดตั้งสามเดือยปลายทั้งสองของรีลรองรับส่วนท้ายของโครงรถเข็นโดยตรงคานลูกรอกเชื่อมต่อตู้ท้ายทั้งสองด้านผ่านสลักเกลียวเพื่อสร้างคานตามยาวเพลาเอาท์พุตของรีดิวเซอร์ควรเชื่อมต่อประสานกับเพลารีลที่ยื่นออกมาสามารถใช้ข้อต่อแบบยืดหยุ่นกับมอเตอร์ยกและตัวลดขนาดได้
1, รอกเชื่อมมันทำมาจากการกลิ้งแผ่นเหล็กเพลาสั้น โดยมีฐานลูกปืนอยู่ที่ปลายทั้งสองข้าง หนึ่งในนั้นขยายออกไปที่เพลาชุด ซึ่งมีโครงสร้างที่ง่ายและสะดวกสำหรับการปรับและติดตั้ง

2, เชือกเหล็กชุบสังกะสีที่มีความแข็งแรงสูงด้วยแรงทำลาย 1870kn/mm2 ไม่จำเป็นต้องเคลือบด้วยน้ำมันกันสนิมและไม่ต้องบำรุงรักษา

3, ยกมอเตอร์ใช้มอเตอร์แปลงความถี่ซึ่งเป็นประเภทระบายความร้อนด้วยอากาศที่เหมาะสมที่สุดโดยมีชั้นฉนวน F และระดับการป้องกัน IP55 และอัตราความต่อเนื่องของพลังงาน 40%

4 ยกลดมันทำให้พื้นผิวฟันเป็นคาร์บูไรซ์และชุบแข็ง โดยมีความแข็ง HRC60 และยังผ่านการเจียรหรือโกนด้วยเกียร์ด้วยน้ำหนักที่เบา การซีลที่ดี และไม่มีการรั่วไหล

5, ยกเบรกเบรกแบบปิดปกติมีฟังก์ชันชดเชยการเสียดสีอัตโนมัติ ซึ่งสามารถปลดด้วยตนเองภายใต้สถานีฉุกเฉินผ่านการทำงานแบบแมนนวลที่แยกจากกันหากจำเป็น อนุญาตให้ติดตั้งเบรกสองตัวได้

6 กลุ่มตะขอ.ประกอบด้วยตะขอและรอกวัสดุของเบ็ดคือ DG34CrMoวัสดุลูกรอกคือการรีดร้อน Q235ใช้แบริ่งลูกกลิ้งป้องกันแรงเสียดทาน เบ็ดสามารถหมุนได้ 360 องศามีระบบล็อคนิรภัยแบบกดสปริง ป้องกันการลื่นไถลรอกทั้งหมดใช้ตลับลูกปืนที่ไม่ต้องบำรุงรักษา การออกแบบสามารถป้องกันรอยขีดข่วนระหว่างเชือกเหล็กและเปลือกรอกได้อย่างมีประสิทธิภาพมีโครงสร้างและปริมาตรโดยรวมที่ละเอียดอ่อนรวมถึงรูปลักษณ์ที่สวยงาม

7, สวิตช์จำกัดการยกเป็นประเภทโรตารี่ลูกเบี้ยว, การปรับ 4 ขั้นตอน, ข้อ จำกัด ขึ้นและลง, รีเซ็ตอัตโนมัติ, ปลอดภัยและเชื่อถือได้ข้อจำกัดก่อนการยกสามารถลดแรงกระแทกได้ข้อ จำกัด ที่รุนแรงสามารถหลีกเลี่ยงเบ็ดจากการยกเกินได้

8, กล่องไฟฟ้า.เป็นระดับการป้องกัน IP55 ปลั๊กลมและติดตั้งง่ายรวดเร็วSchneider / Siemens ชุดอุปกรณ์ไฟฟ้า ฯลฯ

ภาพวาดของรถเข็นเครน
