รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องสร้างคานสะพาน | สี: | กำหนดเอง |
|---|---|---|---|
| ระบบป้องกันกระแสไฟเกิน: | รวม | สวิตช์ จำกัด: | รวม |
| ฟังก์ชั่นป้องกันแรงดันไฟฟ้าต่ำ: | รวม | การรับประกัน: | 2 ปี |
| สถานที่กำเนิด: | เหอหนาน ประเทศจีน | ความเร็วในการเดินทางของเครน: | 5 ม. / นาที |
| จัดอันดับช่วงเวลายก: | 500kn | ช่วง: | 50 ม |
| ความเร็วในการยก: | 0-1m/นาที | แหล่งจ่ายไฟ: | 380v 3phase หรือกำหนดเอง |
| เน้น: | เครื่องสร้างคานสะพานคอนกรีต,คานยกส่วนคานปล่อยเครน,เครนปล่อย 500kn |
||
ร้อนขายเครื่องสร้างคานสะพานคอนกรีตเครื่องยกส่วนคาน
เครื่องสร้างคานสะพานคำอธิบาย

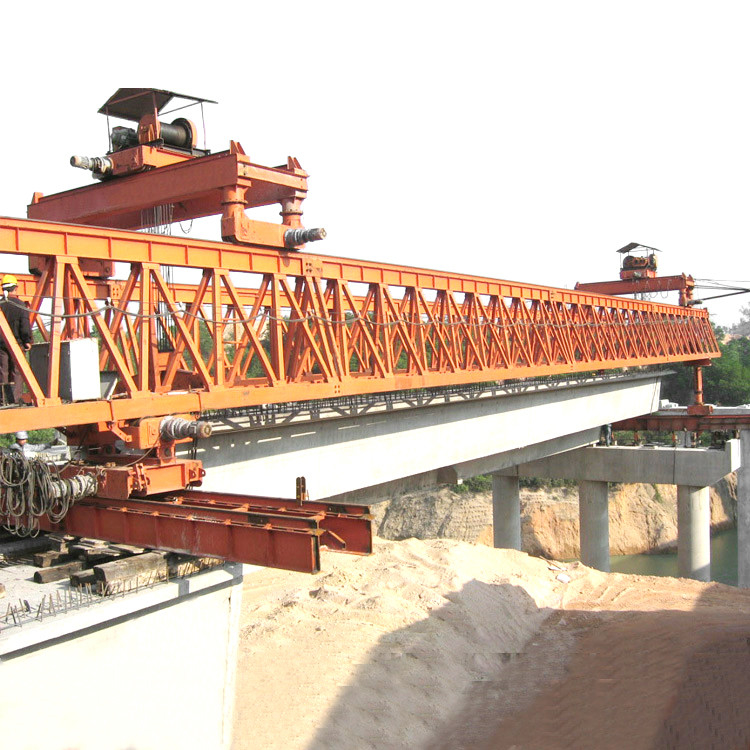

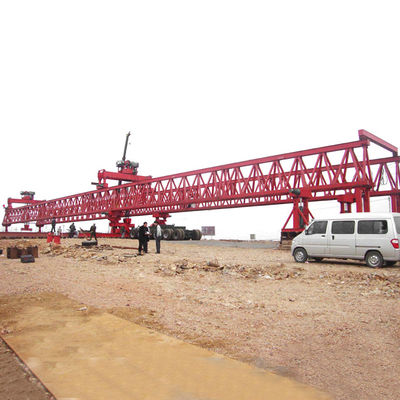

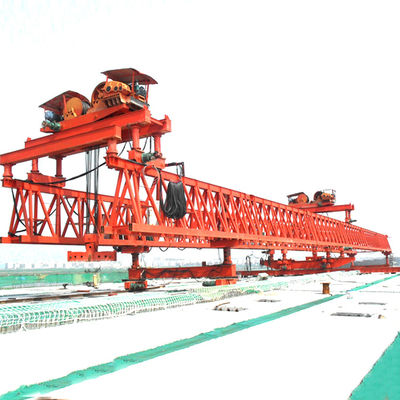

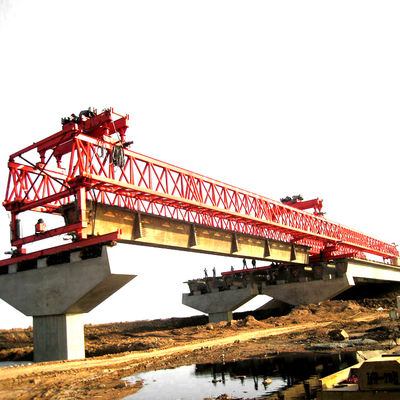

JQ Road Launching Gantry เป็นเครื่องจักรก่อสร้างระดับมืออาชีพ ซึ่งใช้ในการถ่ายโอนบล็อกคอนกรีตสำเร็จรูปของถนนและคานสะพานไปยังตำแหน่งของตัวรองรับหรือตัวรองรับ แล้วจึงสร้างถนนหรือสะพานทางหลวง
ประกอบด้วยอุปกรณ์คานเคลื่อนที่ในแนวนอน คานหลัก ระบบรองรับ อุปกรณ์โครงสำหรับตั้งสิ่งของเคลื่อนที่ในแนวตั้ง อุปกรณ์โครงสำหรับตั้งสิ่งของเคลื่อนที่ในแนวนอน ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า
สะพานทางหลวงเป็นสะพานทางหลวงอัดเม็ดคานคอนกรีตอัดแรงหรือส่วนคานที่ยกขึ้นสะพานรับน้ำหนักเครื่องจักรก่อสร้างพิเศษส่วนใหญ่โดยคานตามยาวกะแบนประกอบรถยนต์, ส่วนประกอบคาน, ระบบสนับสนุน, ระบบกะตามยาว, ระบบขวาง, ระบบไฮดรอลิ, ส่วนประกอบของระบบควบคุมไฟฟ้า
คานหลักมักเป็นโครงถักคานคู่ในปัจจุบันโครงสร้างสะพานทางหลวงในประเทศมีลักษณะใกล้เคียงกัน ความแตกต่างหลักคือรูปแบบสะพานคานนำทางตามยาวและทางผ่านตามรูปแบบลำแสงนำทางตามยาวสามารถแบ่งออกเป็นสะพานลำแสงนำทางเดี่ยวและสะพานลำแสงนำทางคู่ ตามแบบฟอร์มแบ่งออกเป็นสะพาน LunGuiShi และเครื่องเดิน
รายละเอียดอะไหล่ของเครื่องสร้างคานสะพาน
เครื่องสร้างคานสะพานพารามิเตอร์
| รุ่นสินค้า | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
| ช่วง (ม.) | 50 | 40 | 40 | 35 | 30 |
| กำลังยก (T) | 160—260 | 140 | 120 | 120 | 80 |
| ความเร็วในการเคลื่อนที่ของเครน (เมตร/นาที) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
| ความเร็วในการเคลื่อนที่ของรถเข็น (ม./นาที) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| ความเร็วในการยกของรถเข็น (ม./นาที) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| ความเร็วในการแบกคานของส่วนหลัง (ม./นาที) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
| มุมสะพานเอียง (°) | 45 | 45 | 45 | 45 | 45 |
| รัศมีโค้งบังคับ (ม.) | R350 | R300 | R300 | R300 | R300 |
| กำลังไฟ (กิโลวัตต์) | 96 | 96 | 96 | 96 | 96 |
เครื่องสร้างคานสะพานข้อดี
* น้ำหนักเบา ขนส่ง ติดตั้ง และถอดสะดวกมาก
* Beam Launcher แสดงถึงเสถียรภาพที่ดี ประสิทธิภาพสูง ความปลอดภัย และความน่าเชื่อถือ ง่ายต่อการปรับค่าข้ามตัวแปร และใช้งานง่าย
* ขาไม่ผ่านพื้นสะพานเมื่อเคลื่อนที่ตามยาว ไม่จำเป็นต้องวางวงโคจรเคลื่อนที่ในแนวดิ่ง ลดแรงกดบนดาดฟ้า
* มีสามวิธีในการหยิบคานสำเร็จรูป: จากส่วนท้ายของตัวปล่อยคานที่ระดับดาดฟ้า จากด้านล่างที่ระดับพื้นดิน หรือจากด้านสะพาน
เครื่องสร้างคานสะพานคุณลักษณะด้านความปลอดภัย
Shenghua BL Series ได้รับการออกแบบเพื่อความปลอดภัยรอกมีระบบทำลายสองครั้งตามคำขอ เรามีระบบทำลายสามชั้นปุ่มหยุดฉุกเฉิน ลิมิตสวิตช์ เซ็นเซอร์ อยู่ในตำแหน่งที่กำหนดโคมไฟและชิ้นส่วนอะไหล่เป็นส่วนหนึ่งของสินค้าที่มาพร้อมกับเครื่องยิงลำแสงของเรา
การบรรจุและการจัดส่ง
พีวิธีการบรรจุ:
1. ชิ้นส่วนไฟฟ้าบรรจุด้วยลังไม้อัดคุณภาพสูงเพื่อลดการบิดเบือนในการลำเลียง
2. คานหลัก คานท้าย และรอกไฟฟ้า บรรจุด้วยผ้าทอพลาสติกช่วยลดการสึกกร่อนขณะขนส่งได้
งวิธีการจัดส่ง:
1. ถ้าขนาด 150 ตันคอนกรีตทีบีมลอนเชอร์เหมาะสำหรับเรือคอนเทนเนอร์ โดยปกติจะเป็นคอนเทนเนอร์
2. ถ้าขนาดใหญ่เกินไป มักจะ โดยเรือจำนวนมาก หรือ โดยคอนเทนเนอร์หลังการตัดวิธีการขนส่งขึ้นอยู่กับการลดต้นทุนสำหรับคุณและรักษาประสิทธิภาพของเครน
งเวลาจัดส่ง:
ภายใน 30 ถึง 40 วันทำการหลังจากได้รับเงินมัดจำ
ตการขนส่ง:
โดยทั่วไป 35 วันถึง 50 วันไปยังพอร์ตปลายทาง
คำถามที่พบบ่อย
1. ฉันควรให้ข้อมูลอะไรเมื่อสอบถามเกี่ยวกับเครื่องยิงคอนกรีตทีบีมขนาด 150 ตัน
1.1 เราต้องการรูปวาดสะพาน ความชันตามยาวสูงสุดและความชันตามขวางสูงสุด
1.2 การเขียนแบบคาน/คาน
2. มาตรฐานการตรวจสอบสำหรับการทดสอบการรับน้ำหนักของเครื่องยิงคอนกรีตทีบีม 150 ตันคืออะไร?
2.1 การทดสอบโหลดแบบไดนามิก 1.1 เท่าของโหลดพิกัด, คานหลักไม่โก่งตัว, กลไกทั้งหมดทำงานได้ดี, พารามิเตอร์ประสิทธิภาพตรงตามความต้องการในการออกแบบ, ลิมิตสวิตช์และอุปกรณ์อินเตอร์ล็อคป้องกันความปลอดภัยทั้งหมดเชื่อถือได้, ชิ้นส่วนอะไหล่ทั้งหมดไม่มีการแตกร้าวและการเชื่อมต่อที่ยืดหยุ่น, มอเตอร์และคอนแทคเตอร์ทั้งหมดไม่ร้อนเกินไป
2.2 การทดสอบการโหลดแบบคงที่ 1.25 เท่าของโหลดพิกัด กลไกทั้งหมดทำงานได้ดี เครนหยุด 20-30 นาทีเมื่อโหลดทดลองยกขึ้นสูง 10 ซม. จากนั้นวัดการโก่งตัวของคานหลักด้านล่าง (กล้องสำรวจ ไม้บรรทัด)ลงโหลดทดลองวัดแคมเบอร์บนคานหลัก ทำซ้ำ 3 ครั้ง โครงสร้างเหล็กไม่เสียรูปถาวร
3. จะทำคานคอนกรีตสะพานทางหลวงได้อย่างไร?
ก.การผลิตสำเร็จรูปแบบเต็มช่วง
ข.ส่วนสำเร็จรูปของคาน
ค.คานหล่อในที่เต็มช่วง
ง.การแบ่งส่วนแบบหล่อในแหล่งกำเนิด
4. การบำรุงรักษาเครื่องยิงคอนกรีตทีบีมขนาด 150 ตันเป็นอย่างไร?
4.1 การหล่อลื่น: ประสิทธิภาพการทำงานและอายุการใช้งานของกลไกทั้งหมดของปั้นจั่นขึ้นอยู่กับการหล่อลื่นเป็นส่วนใหญ่
4.2 ลวดสลิงเหล็ก: ต้องสังเกตการแตกหักของลวดเป็นพิเศษลวดสลิงเหล็กเส้นใหม่ต้องเปลี่ยนทันทีโดยมีสภาพของลวดขาด เกลียวขาด และสึกหรอตามมาตรฐานการทิ้ง
4.3 ตัวกระจาย: ต้องตรวจสอบตัวกระจายอย่างสม่ำเสมอ
4.4 ลูกรอก: ตรวจสอบสภาพการสึกหรอของเชือกเป็นหลัก ตรวจสอบว่าหน้าแปลนล้อแตกหรือไม่ และลูกรอกอาจติดอยู่ในเพลาหรือไม่
4.5 ล้อ: ตรวจสอบหน้าแปลนล้อและดอกยางอย่างสม่ำเสมอ ต้องเปลี่ยนล้อใหม่ทันทีเนื่องจากชิ้นส่วนแตกหรือสึกหรอที่หน้าแปลนล้อถึง 10% ของความหนาของล้อต้องทำการขัดเงาใหม่เนื่องจากเส้นผ่านศูนย์กลางระหว่างล้อขับเคลื่อนสองล้อบนดอกยางแตกต่างกันมากกว่า D/600 หรือมีแผลเป็นที่ร้ายแรงบนดอกยาง
4.6 เบรก: ตรวจสอบหนึ่งครั้งต่อกะ;เบรกควรเคลื่อนไหวอย่างแม่นยำ และหมุดต้องไม่ติดขัดยางเบรกต้องพอดีกับล้อเบรกอย่างถูกต้องระยะยางเบรกจะต้องเท่ากับระยะเปิด
5. จำนวนบุคลากรและอุปกรณ์ในการประกอบเครื่องยิงบีมคอนกรีตขนาด 150 ตันในพื้นที่ทำงานที่เราต้องการ?
บุคลากร: อุปกรณ์คนงาน 8 ถึง 10 คน
เครนรถบรรทุก > 50 ตัน : 2 ชุด
Φ19.5 ลวดสลิงเหล็ก 8 ม.: 4 เชือก
ไม้หมอน: หลาย
เครื่องเชื่อมไฟฟ้า จำนวน 1 ชุด
ออกซิเจน, อะเซทิลีน: 1 ชุด
ค้อน (12 ปอนด์และ 8 ปอนด์): อย่างละ 1 ชุด
ประแจและคีมหนีบ: หลายอัน
ไล่ระดับสี: 1 ชุด
